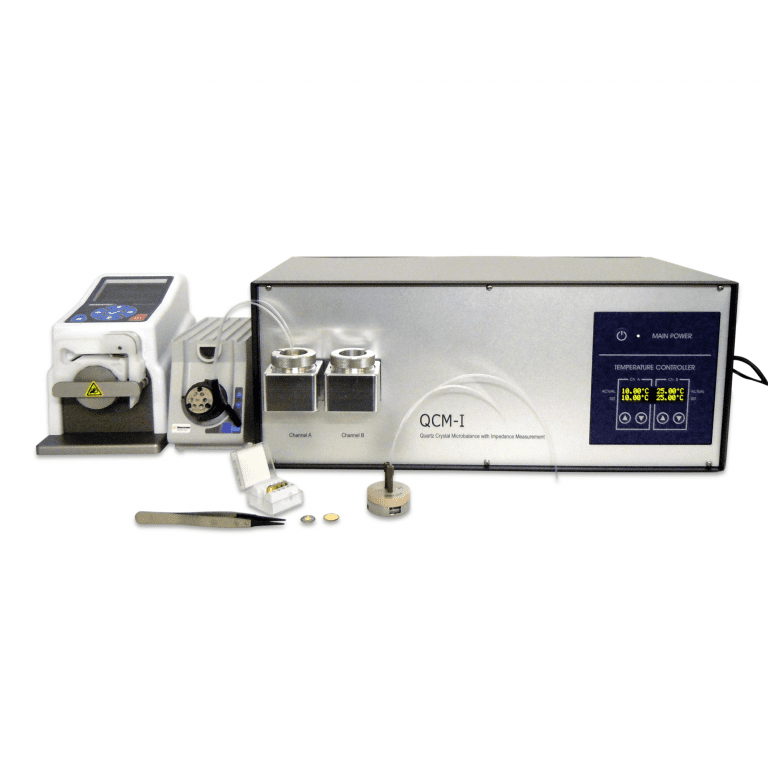

Microbalança de Cristal de Quartzo – QCM-I

A microbalança de cristal de quartzo (QCM) é um sensor de alta precisão utilizado para monitorar alterações de massa em escala nanométrica, por meio da medição da frequência ressonante de um cristal de quartzo. O modelo QCM-I se destaca por operar como um biossensor sem rótulo, permitindo a análise da massa úmida de camadas adsorvidas diretamente na superfície do sensor ou em sua proximidade.

Além disso, a tecnologia do QCM-I baseia-se na análise de impedância do cristal. Durante as medições, o sistema determina a frequência de ressonância e a largura de banda da curva de condutância ressonante, conhecida também como FWHM (largura total à meia altura). Consequentemente, a FWHM está diretamente relacionada ao fator de qualidade (Q), que é o inverso da dissipação (D) – um parâmetro crucial em aplicações científicas e industriais.

Principais Vantagens do QCM-I

Em primeiro lugar, o equipamento mede tanto a frequência quanto a qualidade da ressonância (FWHM, largura de banda ou dissipação).
Além disso, é possível realizar medições rápidas e sequenciais de até 13 harmônicos com cristais de 5 MHz.
Outro diferencial está no controle de temperatura integrado, com faixa de 4°C a 80°C e precisão de ±0,02 °C.
Como complemento, o sistema pode ser equipado com sensores ITO-QCM, ideais para aplicações eletroquímicas e ópticas.
Vale ressaltar que a estrutura modular permite o uso de até 4 canais de medição simultâneos.
Por fim, a comunicação com o software ocorre via USB, utilizando um PC com Windows® 10.

Software Intuitivo e Versátil

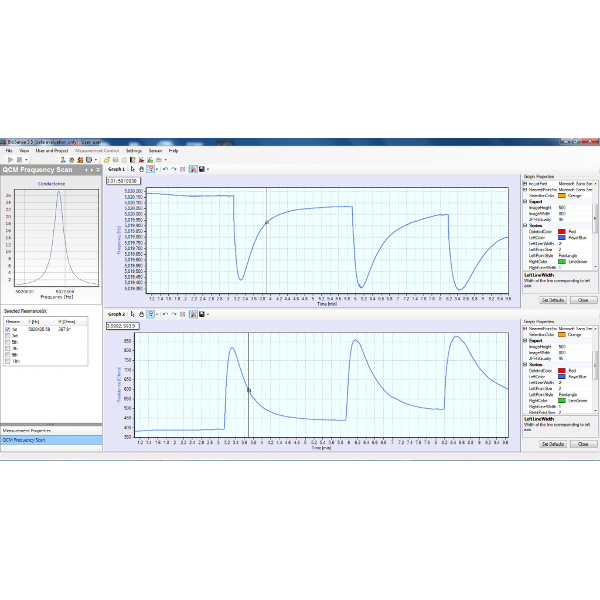

De forma prática, o software BioSense oferece controle completo do instrumento QCM-I.
Dois modos de operação estão disponíveis:

• Ressonância: realiza a medição da curva de ressonância e calcula frequência e FWHM até 70 MHz.

• QCM-t: realiza a medição contínua da frequência ressonante e da temperatura da célula de fluxo.

Com isso, diversos parâmetros da camada adsorvida podem ser calculados utilizando modelos matemáticos padrão ou personalizados. Além disso, todos os resultados podem ser exibidos, salvos, impressos ou exportados para análise posterior.

Sensores Compatíveis e de Alta Qualidade

No coração do QCM-I, encontra-se um cristal de quartzo com corte AT, com eletrodos em ambos os lados.
Adicionalmente, estão disponíveis sensores com eletrodos de ouro (Au) ou ITO (óxido de índio e estanho), bem como diferentes pré-revestimentos.
Graças ao suporte modular, é possível utilizar cristais com 14 mm ou 1” de diâmetro.

Para aplicações específicas, o sensor QCM-ITO é uma excelente escolha. Por ser transparente, ele possibilita medições eletroquímicas mais estáveis e análises ópticas com microscópios ópticos invertidos.
Para mais detalhes, recomenda-se consultar a folha de dados específica dos sensores.

Entre em Contato

Se você busca um equipamento altamente sensível e versátil para análise de massa em escala molecular, o QCM-I da MicroVacuum é a escolha ideal.
Entre em contato com a nossa equipe para esclarecer dúvidas, solicitar um orçamento personalizado ou obter mais informações técnicas.
